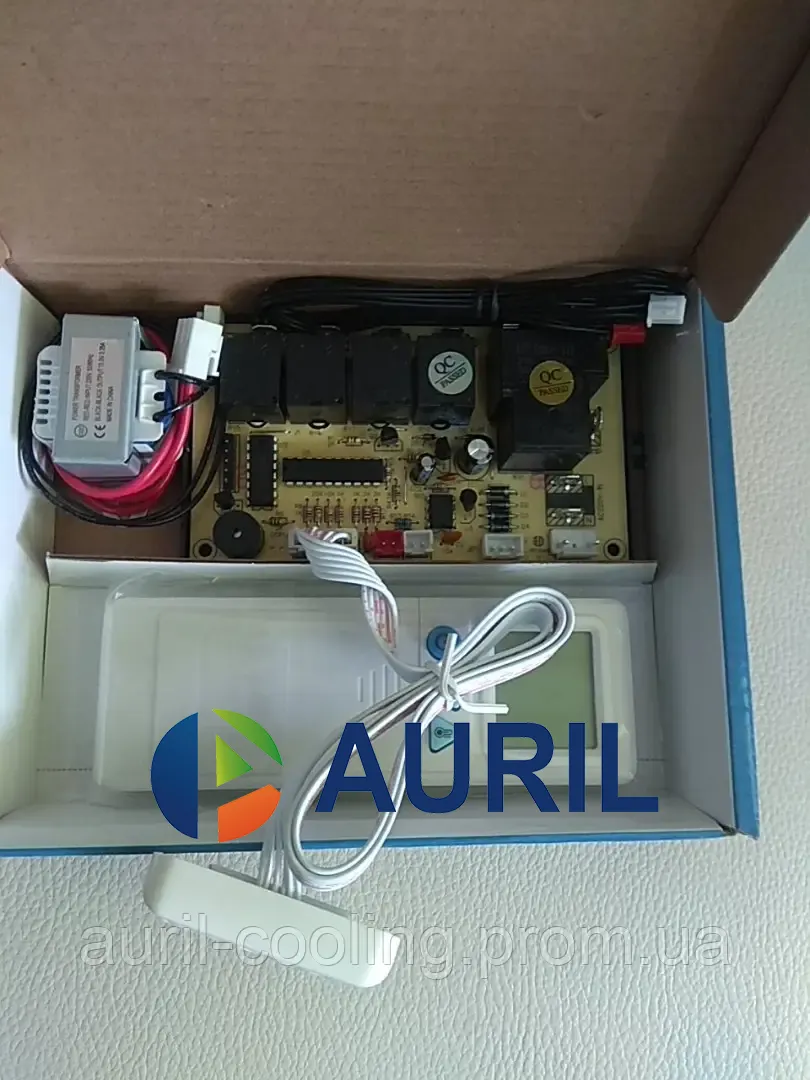

Універсальна плата керування кондиціонером QD-UO3A+

Універсальна плата керування кондиціонером QD-UO3A+
Для встановлення в ON-OFF касетний або підлогово-стельовий спліт-кондиціонер
Набір всіх компонентів управління: ПДУ, плата з процесором, термодатчики, фотоприймач, індикатори, трансформатор живлення
Функція авторестарту
LCD з підсвічуванням на ПДК
5 режимів роботи
3 швидкості вентилятора
Автономний контроль роботи вентилятора зовнішнього блоку
Розморожування
переглянути структурну схему можливих підключень

Універсальні плати призначені для заміни оригінальних плат кондиціонерів, що вийшли з ладу.
Вибирати модель плати управління необхідно за такими параметрами:
розміри корпусу
наявність виносного фотоприймача для пульта
наявність функції авторестарт
Технічні характеристики
Модель
QD-U02B
QD-U02C
QD-U03A
QD-U10A
QD-U11A

Для яких кондиціонерів підходить плата
Дані плати управління можна встановлювати замість несправних у неінверторних  кондиціонерах.
Управління швидкістю вентилятора внутрішнього блоку здійснюється шляхом підключення додаткових обмоток. Якщо оригінальна плата керувала швидкістю ШІМ-модуляцією за допомогою симістора або твердотільного реле, то для керування швидкістю необхідно додатково встановлювати сімісторний регулятор швидкості обертання двигуна. Якщо плата керувала швидкістю вентилятора зовнішнього блоку для роботи взимку в режимі охолодження, і Вам потрібно зберегти цю функцію, необхідно додатково встановити регулятор обертання вентилятора у зовнішній блок.
Якщо зв'язок внутрішнього і зовнішнього блоку здійснюється імпульсним способом, тобто.на зовнішній блок йде лінія L, нейтраль N і провід зв'язку, то плату можна підключити.
При цьому є два варіанти підключення:

-Підключити компресор і вентилятор, не підключаючи чотириходовий клапан, тобто. не задіючи функцію обігріву

-Підключити на один провід компресор і вентилятор, а на другий підключити 4-ходовий клапан.
У другому випадку треба перевірити перетин дроту - чи зможе він витримати навантаження компресора і вентилятора.
